卧式加工中心 是指主轴轴线与工作台平行设置的加工中心，在制造业领域是一种重要的设备，它具有高精度、高效率、高可靠性和易于操作等优势，在加工过程中能够大大提高生产效率和产品质量。为企业提供高效、精准的加工解决方案。卧式加工中心，工序集中和自动换刀的优势，减少了工件的装夹、测量和机床调整等时间，使机床的切削时间达到机床开动时间的80％左右(普通机床仅为15～20％)；同时也减少了工序之间的工件周转、搬运和存放时间，缩短了生产周期，具有明显的经济效果。适用于零件形状比较复

杂、精度要求较高、产品更换频繁的中小批量生产。

钜拓智能-卧加优势

一．高强度铸铁机，轻松应对大扭矩切削

1.HT300机体，基础?件均采?优质树脂砂造型、?强度铸铁材料铸造?成，使机床得到?刚性和稳定的精度。

2.主要铸件均经过有限元分析，筋格布置合理，充分满足机床大扭矩切削的需求。

二. 加强床身布局，结构超级稳固

1.机身采用超?稳固底座，?跨距?字形?柱。鞍座全?撑，?悬伸，精度超级稳定 ,超宽?柱设计，?接合?连接，结构钢性强

2.整机结构采?定柱式，?字滑台结构。整机为全封闭防护， 造型美观大方，充分体现了人机一体的工程学理念，使用、操作、维修方便。

三．三轴线轨设计，使用寿命长

1.采??刚性P级滚柱精密线性导轨

2.高效高精低摩擦、响应快、超宽底座，?撑钢性强。

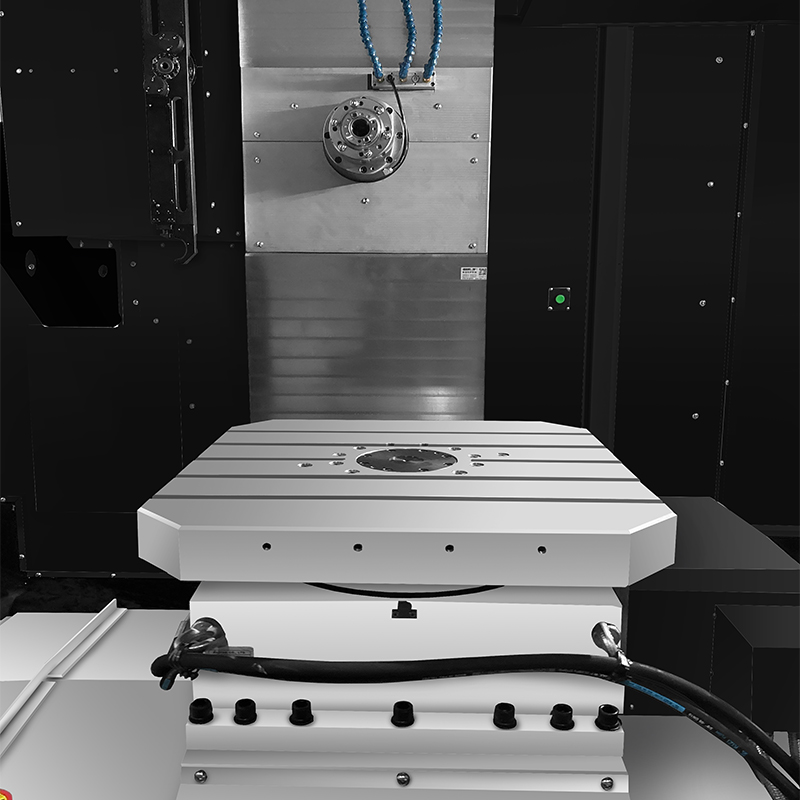

四. 工作台630X630MM伺服转台

1.?精度数控转台，?次装夹可以完成四?或多?加?。实现?件交换，提?加?效率；

2. ?件外置，装夹?便，耐磨，定位精度?；重型锁紧，减少变形，耐重切削。

五．搭配BT40-12000RPM主轴，发挥强大加工性能。

?刚、?速、?精。切削钢性强，适?于切削量需求?的零件。同时拥有大扭矩与高转速特性，充分满足镗铣及钻孔等加工需求。

六.?臂式BT40-24T?库

1.内嵌式24把?臂式?库，换刀速度快，质量可靠，美观。

2.性能稳定,轻松应对用户高效、高质量的加工需求。

七. 预拉伸结构热补偿技术，稳定驱动，精度更高

1.X、Y、Z三个进给轴均采用三菱M80B数控系统进给电机驱动，承载能力强，加速性能好，运行可靠。

2.X轴、Y轴和Z轴采用大直径滚珠丝杠驱动结构，两端预拉伸结构支撑设计，有效降低丝杠热伸长影响，提高设备的加工精度。

八．细节防护到位，部件寿命更长，加工效益更高

1.主轴采用速主轴单元，前端采?迷宫式设计，并带?幕保护功能，防?切削液进?主轴轴承，保护主轴

2.内置双螺旋排屑系统，告别??清屑，让?产进?全??动化。

3.机床冷却系统包括工件冷却、主轴中心冷却。

4.加工区顶部具有喷淋功能，快速清洗加工零件，水箱采用多层过滤系统结构，为工件加工提供良好的切削液，极大减少了刀具的磨损，延长刀具寿命，有效降低加工成本，提高生产效益。

应用领域

应用领域广泛

适用于零件形状比较复杂、精度要求较高、产品更换频繁的中小批量生产，特别适合于：LED压铸箱体、轨道交通、新能源汽车 电机壳体、减速机壳体、三电电控壳体、 机械箱体、合铝合?挖腔体、?型压铸零件 、各类壳体、箱体类零件及各种3D曲面零件的加工。

W1170B主要参数

三轴行程X/Y/Z：1100/700/700mm

主轴中心线至工作台面距离:130～830mm

主轴端面至工作台中心距离:150～850mm

工作台尺寸：630×630mm
工作台面最大承重：700kg
最小设定角度：0.001°
主轴锥孔：BT40-φ150
主轴转速：12000rpm

刀库形式：刀臂式刀库

刀库容量：24T
机床外形尺寸：3350×3200×2700mm
机床重量：6500kg

卧式加工中心 的重要性在现代制造业中日益凸显。可一次装夹进行四个面的铣削，钻孔，扩孔，镗孔，铰削，攻丝，端面加工，镗台阶孔等多种工序，帮助您扩大产能，提升效率！并为企业提供高效、高质量、低成本的制造解决方案。
